Макетная плата для быстрой сборки без пайки

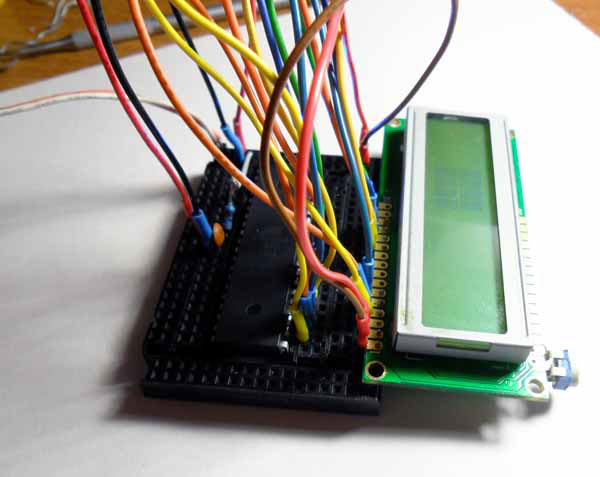

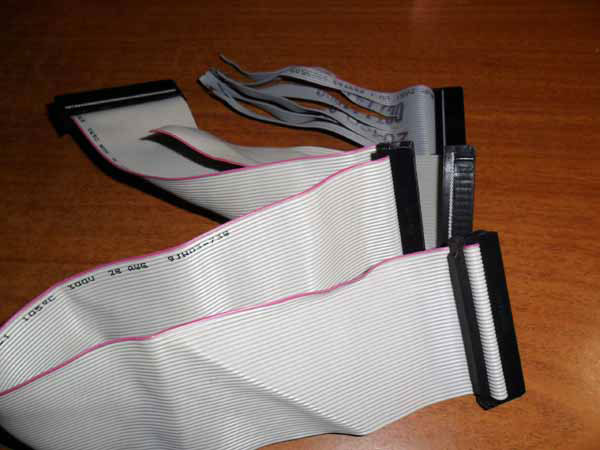

В очередной раз разбирая свои запасы запчастей, я нашел у себя несколько шлейфов IDE (для тех кто не в курсе, эти шлейфы использовались для подключения жестких дисков и CD/DVD приводов к материнской плате до прихода в нашу жизнь SATA). Первое что бросилось мне в глаза это расстояние между отверстиями на штекере, и не зря. Оказалось что расстояние это равно 1/10" или 2,54 мм, а это стандартное расстояние между ножками микросхем в DIP корпусах, а следовательно микросхема отлично вставляется в такой штекер.  Сразу появилась идея сделать макетную плату для быстрой сборки без пайки. Идея не нова и подобные вещи продаются, но у меня в городе они стоят бешеных денег ( хотя можно недорого и через интернет заказать), да и захотелось найти применение шлейфам которые давно лежат без дела. А подобная макетка в практике очень полезно. Часто возникает необходимость собрать устройство использование которого будет разовым, или просто же появилась идея и хочется быстренько попробовать, а каждый раз под такие вещи делать отдельные платы или же паять на макетке не очень удобно и быстро, а тем более если используются микросхемы ног в 20 - 40, постоянно выпаивать не очень удобно и не очень то полезно для них. И так от слов к делу. От наших шлейфов отсоединяем сами штекера, делается это легко, нужно лишь чем нибудь острым поддеть фиксатор шлейфа и удалить его.  Теперь склеиваем штекера между собой, как это сделать зависит от того чего вы ожидаете от этой макетки в результате, я склеивал таким образом чтобы можно было вставлять такие микросхемы как attiny2313, atmega8 и более широкие как atmega16.  После склеивания необходимо соединить между собой выводы, опять же как именно соединить и по сколько отверстий вместе вы будете соединять зависит от ваших желаний и необходимостей, ниже на фотографии я привел схему соединения на своей макетной плате:  Для более удобного соединения деталей на макетке, я сделал специальные соединительные проводочки, для этого использовал гнездо IDE, его ножки идеально подходят к штекерам, провода и термоусадочную трубку, сборка не вызывает каких-либо затруднений:  Первое же испытание выявило одну небольшую проблемку, ножки некоторых микросхем слегка коротковаты, поэтому имеют неуверенный контакт. Для устранения данного недостатка я несколько модернизировал макетку, добавив в конструкцию DIP панельки:  Макетку можно сделать больше, можно меньше, а можно и сделать сразу несколько, все зависит от вашей фантазии, и это всего лишь один из способов создания подобных макетных плат. НА фотографии ниже, пример использования макетной платы:
| |
|
| |
